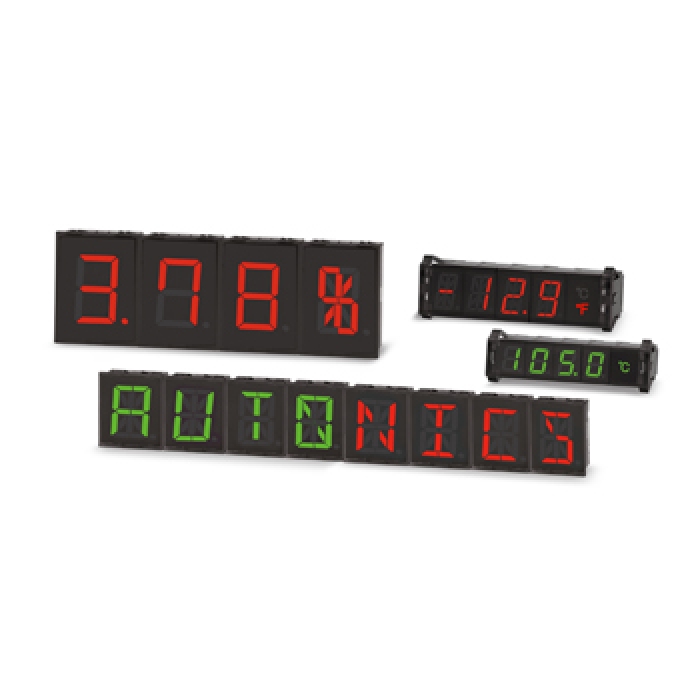

В серии DS/DA входят 7 типов базовых модулей, модули расширения и модули индикации единиц. Типы базовых модулей различаются по типам поддерживаемых входов: последовательный вход, динамический параллельный вход, вход RS485 (Modbus), вход модуля температуры/влажности, вход платинового датчика температуры, вход модуля температуры/влажности + выход RS485, вход платинового датчика температуры + выход RS485. Модули расширения последовательно стыкуются друг к другу, позволяя увеличить отображаемые значения до 24 разрядов. Для индикации единиц измерения применяются модули индикации единиц с разными режимами свечения и сменные пластинки с обозначениями соответствующих единиц. Помимо этого, пользователю доступны 7- или 16-сегментные модули с красными или зелеными светодиодами (по выбору).
Отличительные особенности
* Простая последовательная стыковка и замена модулей без пайки.
* Электромонтаж необходим только для базовых модулей.
* 7 типов базовых модулей со следующими входами:
последовательный вход, динамический параллельный вход, вход RS485 (Modbus), вход модуля температуры/влажности, вход платинового датчика температуры, вход модуля температуры/влажности + выход RS485, вход платинового датчика температуры + выход RS485.
* Последовательная стыковка модулей для повышения разрядности (до 24 разрядов).

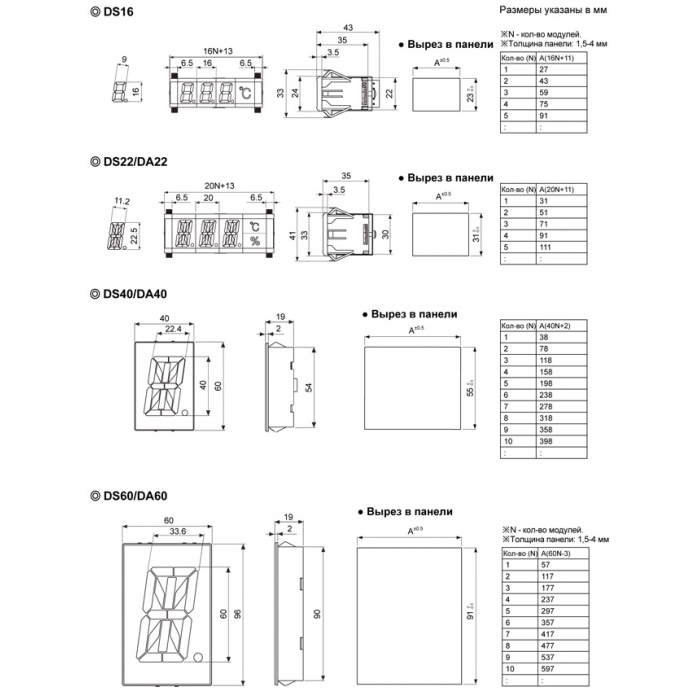

* Различные размеры: 16, 22,5, 40 и 60 мм.
* 7- или 16-сегментные модули с красными или зелеными светодиодами.
* Яркие светодиоды.
* Для индикации единиц измерения применяются модули индикации единиц с разными режимами свечения и сменные пластинки с обозначениями соответствующих единиц.
* Вывод 64 типов знаков (0–9, A–Z, 27 символов и десятичная точка).
Технические характеристики
Модель | Базовый модуль | DS16-□S/T/D | D□22-□S/P/T/D/R | D□40-□S/P/T/D/DT/R/RT | D□60-□S/P/T/D/DT/R/RT |
Модуль расширения | DS16-□E | D□22-□E | D□40-□E | D□60-□E | |
Вход | D□□-□S: последовательный | ||||
D□□-□P: параллельный (динамический параллельный 1, динамический параллельный 2) | |||||
D□□-□T: вход связи RS485 (Modbus) | |||||
DS□ -RD/RDT: вход модуля темп./влаж. THD-RM-S (тип I2C) | |||||
DS□ -RR/RRT: вход платинового датчика температуры (DPt100Ω (100 Ом), JPt 100Ω (100 Ом)) ※1 | |||||
Цвет индикации※2 | Красный, зеленый (в зависимости от модели) | ||||
Напряжение питания | 12–24 В= | ||||
Допустимый диапазон напряжения | 90–110% номинального напряжения | ||||
Потребляемый ток | Красный индикатор | Макс. 20 мА | Макс. 25 мА | Макс. 55 мА | Макс. 65 мА |
Зеленый индикатор | Макс. 15 мА | Макс. 20 мА | Макс. 40 мА | Макс. 45 мА | |
Размер знака | 9 (Ш) × 16 (В) мм | 11,2 (Ш) × 22,5 (В) мм | 22,4 (Ш) × 40 (В) мм | 33,6 (Ш) × 60 (В) мм | |
Предельная тактовая частота ※3, ※4 | • Последовательный вход: менее 2 кГц | ||||
• Параллельный вход: динамический параллельный 1 - менее 3 кГц, динамический параллельный 2 - менее 1,5 кГц | |||||
Входная логика ※3 | По выбору (с помощью переключателя): положительная логика (PNP), отрицательная логика (NPN) | ||||
Входное сопротивление ※3 | 20 кОм | ||||
Уровень входного сигнала ※3 | Выс.: 4,5–24 В=, низк.: 0–1,2 В= | ||||
Отображаемые знаки ※5 | 64 типа знаков (0–9, A–Z, 27 символов, десятичная точка) | ||||
Предельное кол-во модулей при последовательном подключении | • Последовательный выход/выход связи RS485: 24 модуля | ||||
• Параллельный выход: динамический параллельный 1 - 6 модулей (4 бита), 4 модуля (6 бит); динамический параллельный 2 - 24 модуля (6 бит) | |||||
Помехоустойчивость | Шум прямоугольной формы ±500 В (ширина импульса - 1 мкс) от имитатора шума | ||||
Условия хранения и эксплуатации | Температура окружающего воздуха | -10...+55 °C, хранение: -25...+65 °C | |||
Влажность | 35–85 % относительной влажности | ||||
Комплектующие | Базовый модуль | Заглушка (правая/левая, 1 шт.) | Заглушка (правая/левая, 1 шт.), разъем (1 шт.) | Разъем 1 (шт.) ※2 | |
Модуль расширения | - | Плоский кабель (1шт., 50 мм) | |||
Степень защиты | IP40 (передняя панель) | ||||
Сертификация ※5 | CE | ||||
Масса ※9 | D□□-□S/P/T/R/RT |
Приблиз. 53 г (приблиз. 12 г) |
Приблиз. 58 г (приблиз. 17 г) |
Приблиз. 70 г (приблиз. 28 г) |
Приблиз. 115 г (приблиз. 60 г) |
DS□-RD/RDT |
Приблиз. 168 г (приблиз. 12 г) |
Приблиз. 173 г (приблиз. 17 г) |
Приблиз. 184 г (приблиз. 28 г) |
Приблиз. 216 г (приблиз. 60 г) |
|
D□□-□E |
Приблиз. 77 г (приблиз. 12 г) ※10 |
Приблиз. 92 г (приблиз. 17 г) ※10 |
Приблиз. 70 г (приблиз. 28 г) |
Приблиз. 115 г (приблиз. 60 г) |
※1: Модель DS16 не поддерживает вход платинового датчика температуры.
※2: Модели, поддерживающие вход модуля температуры/влажности, вход модуля температуры/влажности + выход RS485, вход платинового датчика температуры, вход платинового датчика температуры + выход RS485, поддерживают только красный цвет индикации.
※3: Только для моделей с последовательным или параллельным входом.
※4: Условие предельной тактовой частоты - длительность включения относится к длительности выключения как 1:1.
※5: Только для моделей с последовательным входом, параллельным входом или входом RS485.
※6: Комнатная температура +23 °C ±5 °C
※7: Выход RS485 поддерживают только модели DS40-R T и DS60-R T.
※8: Только для моделей с параллельным входом.
※9: Первое значение - масса брутто, второе значение (в круглых скобках) - масса нетто.
※10: Первое значение - масса трех модулей (упакованная единица), второе значение (в круглых скобках) - масса одного модуля.
※ Сведения о рабочих условиях окружающей среды приведены для условий без замораживания и конденсации.
