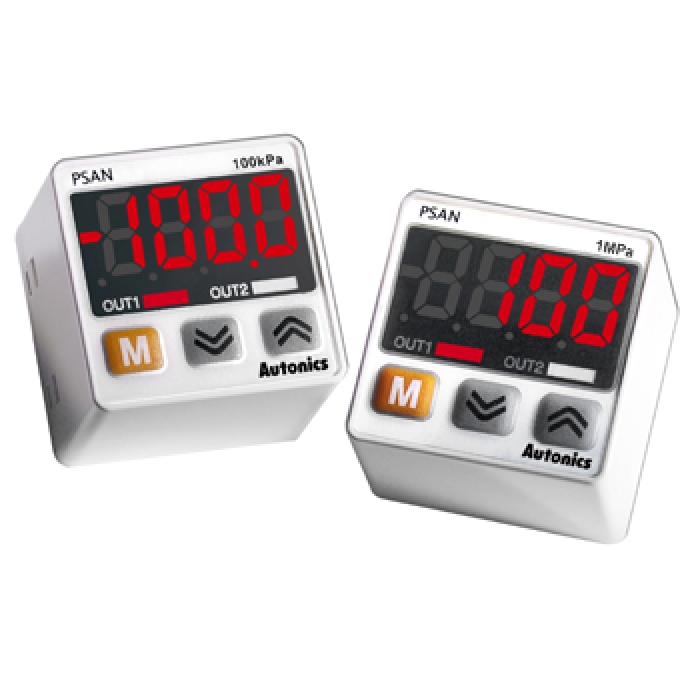

Компактные цифровые датчики давления высокого разрешения (1/2000) с разъемом Серии PSAN

Производитель: Autonics
Наличие: Уточнить

Цена: 0.00 р.

Внимание!!! Цена на товар может отсутствовать (узнать можно по запросу) или отличаться от реальной.
Актуальную цену смотрите в разделе Прайс-лист.

Количество:

Описание

Цифровые датчики давления с разъемом серии PSAN имеют компактные размеры и высокое разрешение 1/2000. В датчике этой серии реализована функциональность двух устройств, благодаря функции автоматического смещения, обеспечивающей стабильность вывода, независимо от изменения начального давления. Кроме того, серия PSAN — это высокопроизводительные датчики с временем срабатывания менее 2,5 мс, двумя независимыми выходами и возможностью выбора между нормально открытым и нормально закрытым типом выхода.

Компактные датчики давления текучей среды серии PSAN с высоким разрешением (1/20 000) — недавно представленное решение для работы с газами и жидкостями. В датчике этой серии реализована функциональность двух устройств, благодаря функции автоматического смещения, обеспечивающей стабильность вывода, независимо от изменения начального давления. Кроме того, серия PSAN — это высокопроизводительные датчики с временем срабатывания менее 2,5 мс, двумя независимыми выходами и возможностью выбора между нормально открытым и нормально закрытым типом выхода.

Отличительные особенности

* Высокое разрешение 1/2000 (1/1000, 1/2000 по выбору).
* Функция автоматического смещения обеспечивает стабильность выходного сигнала, независимо от изменения уровня начального давления.
* Функция стабилизации.
* Два независимых выхода.
* Режим принудительного вывода служит для упрощения процедур эксплуатационных испытаний и контроля.
* Аналоговый выход (напряжение: 1-5 В, ток: 4-20 мА).
* Установка нуля, регистрация наибольшего и наименьшего значений и функция защиты от скачков давления .
* Вход давления: Rc1/8, NPT1/8.
* Удобный коннектор для удобства эксплуатации.

Области применения

Тип давления		Манометрическое давление
		Вакуум		Стандартное давление				Смешанное давление
Модель※1	Силовой (1-5В пост. тока) выход	PSAN-(L)V01C(P)V-□		PSAN-(L)01C(P)V-□		PSAN-(L)1C(P)V-□		PSAN-(L)C01C(P)V-□
	Выход тока (пост. ток, 4-20мА)	PSAN-(L)V01 C(P)A-□		PSAN-(L)01C(P)A-□		PSAN-(L)1C(P)A-□		PSAN-(L)C01C(P)A-□
	Вход для удержания / автоматического смещения	PSAN-(L)V01 C(P)H-□		PSAN-(L)01C(P)H-□		PSAN-(L)1C(P)H-□		PSAN-(L)C01C(P)H-□
Диапазон номинального давления		от 0.0 до -101.3 кПа		от 0.0 до 100.0кПа		от 0.0 до 1,000кПа		от -101.3 кПа до 100.0 кПа
Диапазон давления на дисплее		от 5.0 до -101.3кПа		от -5.0 до 110.0 кПа		от -50 до 1,100 кПа		от -101.3кПа до 110.0 кПа
Мин. Отображаемая единица		0.1 кПа		0.1 кПа		1 кПа		0.1 кПа
Макс. диапазон давления		в 2 раза больше номинального давления		в 2 раза больше номинального давления		в 1.5 раза больше номинального давления		в 2 раза больше номинального давления
Пар		• Пневматический тип - воздух, неагрессивный газ
Жидкость		• Жидкостный тип - Воздух, неагрессивный газ и жидкость, которые не приводят к коррозии SUS316L
Электропитание		12В-24В пост. тока ± 10% (колебание P-P: Макс. 10%)
Потребление тока		Макс. 50 мА (аналоговый выход по току, макс. 75 мА)
Управляющий выход		Выход с открытым коллектором NPN или PNP
		• Напряжение нагрузки: макс. 30В пост. Тока
		• Ток нагрузки: макс. 100мА
		• Остаточное напряжение - NPN: Макс. 1В, PNP: Макс. 2В
Управляющий выход	Гистерезис※2	Минимальный диапазон дисплея
	Ошибка повторения	±0.2%F.S. ± Минимальный диапазон дисплея
	Время опроса	Возможность выбора: 2.5мс, 5мс, 100мс, 500мс, 1000мс
	Защита от короткого замыкания	Встроенная
Аналоговый выход※3	Напряжение на выходе	• Выходное напряжение: 1-5В пост. тока ±2% F.S.
		• Линейное: в пределах ±1% F.S.
		• Выходной импеданс: 1кОм
		• Нулевая точка: макс. 1В пост. тока ±2% F.S.
		• Диапазон: Макс. 4В пост. тока ±2% F.S.
		• Время ответа: 50 мс
		• Разрешение: Автоматическое изменение на 1/1000 или 1/2000 дисплеем
	Ток на выходе	• Выходной ток: пост. ток 4-20 мА ±2%
		• Линейное: в пределах ±1% F.S.
		• Нулевая точка: макс. 4 мА пост. тока ±2% F.S.
		• Диапазон: Макс. 16 мА пост. тока ±2% F.S.
		• Время ответа: 70 мс
		• Разрешение: Автоматическое изменение на 1/1000 или 1/2000 дисплеем
Количество цифр на дисплее		4 1/2 цифр
Тип дисплея		7 сегментный светодиодный дисплей
Мин. интервал на дисплее ※4	Разрешение	1000	2000	1000	2000	1000	2000	1000	2000
	датчика давления
	МПа	-	-	0.001	-	0.001	-	-	-
	кПа	0.1	-	0.1	-	1	-	-	0.1
	кгс/см2	0.001	-	0.001	-	0.01	-	-	0.001
	бар	0.001	-	0.001	-	0.01	-	-	0.001
	ф/дюйм2	-	0.01	-	0.01	-	0.1	-	0.02
	мм рт. ст.	-	0.4					-	0.8
	дюйм рт. ст.	-	0.02					-	0.03
	мм H20	0.1	-					-	0.1
Правильность дисплея		От 0℃ до 50℃ : Макс. ±0.5% F.S., от -10 до 0℃ : Макс. ±1% F.S.
Диэлектрическая прочность		1000В пер. тока 50/60 Гц в течение 1 минуты
Сопротивление изоляции		Мин. 50МОм (мегаомметр, 500В пост. тока)
Вибрация		амплитуда 1 мм при частоте от 10 до 55 Гц (в течение 1 минуты) по каждому из направлений X, Y, Z в течение 2 часов
Окружающая среда	Окр. Температура	От -10 до 50°C, хранение: от -20 до 60°C
	Окр. Влажность	ОВ от 30 до 80%, хранение: ОВ от 30 до 80%
Защита		IP40 (спецификация МЭК)
Материал		• Пневматический тип - Передний корпус: PC, Задний корпус: PC, Канал нагнетания: Никелированная латунь
		• Жидкостный тип - Передний корпус: PC, Задний корпус: PA6, Канал нагнетания: SUS316L
Кабель		Соединительный кабель (ø4, 5-жильный, Длина: 2м)
		(AWG22, диаметр жилы: 0.08 мм, количество жил: 40, диаметр изолирующего материала: ø1 мм)
Утверждение		CE
Масса единицы		• Пневматический тип - Примерно 165 г (Примерно 80 г) • Жидкостный тип - Примерно 173 г (Примерно 88 г)

※1: Значения символов '(L)', '(P)', '□' в названии модели приводятся к '▣ Порядок оформления заказов'.
※2: В режиме гистерезиса, различие в детекции является переменной.
※3: Можно выбирать только один тип аналогового выхода.
※4: Разрешение (1000/2000) минимального интервала дисплея выбирается автоматически в зависимости от датчика давления.
※ F.S. : Номинальное давление
※ Может быть ошибка в гистерезисе ±1 цифра при расчете датчиком давления.
※Сопротивление окружающей среды рассчитывается при отсутствии замерзания или конденсации.
